GD-200减压阀 |
|
|
环保，大容量
* 直动式
* 由于采用压力平衡结构，即使一次压力波动，二次压力仍保持稳定
|
 |
| 特点 |
直动式 / 一次压力最高 1.0MPa |
| 类型 |
直动式 |
| 仕様 |
适用流体 |
冷水和热水、油 (煤油、重油 A 和 B)、空气、其它非危险性流体 |
| 一次压力 |
Max. 1.0MPa |
| 二次压力 |
0.05 - 0.7MPa(*) |
| 连接方式 |
JIS 10K FF 法兰盘型 |
| 最低差压 |
0.05MPa |
| 最大减压比 |
10:1 |
| 最高温度 |
80 degree(C) |
| 材料 |
阀体 |
球墨铸铁 |
| 阀门和阀座 |
丁腈橡胶和不锈钢 |
| 膜片 |
丁腈橡胶 | |
●本体内面処理
15A～100A：電着塗装
125A・150A：タール系塗料（黒）又は電着塗装
■FKM(バイトン)仕様も製作いたします。
■ANSI150LBも製作いたします。
※二次側圧力
A：0.05～0.25MPa
B：0.26～0.7MPa
（ただし、100A～150Aは0.26～0.5MPa） |
標準品（125A、150Aは受注生産となります。）

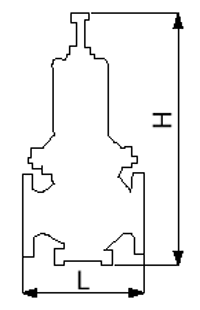

| 呼び径 |
L(mm) |
H(mm) |
質量(kg) |
価格（円） |
Cv値 |
| 15A(1/2) |
145 |
310 |
8.2 |
74,000 |
2.5 |
| 20A(3/4) |
150 |
310 |
8.2 |
74,000 |
4 |
| 25A(1) |
150 |
333 |
10 |
76,000 |
5 |
| 32A(1 1/4) |
195 |
397 |
17.3 |
94,500 |
8 |
| 40A(1 1/2) |
195 |
397 |
17.3 |
98,000 |
12 |
| 50A(2) |
195 |
415 |
19.2 |
107,000 |
16 |
| 65A(2 1/2) |
270 |
555 |
40 |
165,000 |
28 |
| 80A(3) |
270 |
582 |
43.7 |
185,000 |
36 |
| 100A(4) |
308 |
645 |
70.7 |
280,000 |
68 | |
受注品
| 呼び径 |
L(mm) |
H(mm) |
質量(kg) |
価格（円） |
Cv値 |
| 125A(5) |
380 |
849 |
144 |
550,000 |
75 |
| 150A(6) |
400 |
918 |
173 |
750,000 |
108 | |
※価格は予告なく変更することがあります。
|
