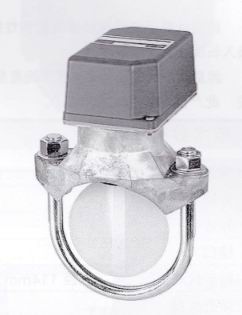

VSR-F型和VS-F型水流指示器
产品介绍：
VSR-F和VS-F型为用于湿式喷淋系统中的浆片式水流指示器，经由美国U.L.注册，F.M.检验认证，英国L.P.C.认证，用于标准10#-40#钢管，规格为50mm至200mm。
本设备也可用于大系统中的分流装置开关。
本VSR-F型水指含两组单刀双掷延时调节开关，动作时间是可调的，用于调整延时的旋钮正反方向均可旋转。当37.8升/分钟的流量或超过这一数值的流量冲击这一指示器的浆片时，浆片向水流方向偏转，延时器即开始计时，等到达延时设定时间，浆片仍偏向一边无法回原位时，水流指示器立即输出信号。
注：1.VS-F型为不带延时调节装置的水流指示器，可供用户选择。
2.此产品品牌为POTTER保持。
技术数据：
|
工作压力 |
最高至3.1MPa（450Psi） |
|
报警流量 |
10GPM（37.8L/min) |
|
认证 |
UL，FM，LPCB |
|
最大允许流速 |
18FPS（18ft/s=5.49m/s) |
|
接点额定值 |
两组S.P.D.T（单刀双掷开关） |
|
15A 125/250V交流电 |
|
2A 30V直流电 |
|
电线管接口直径 |
15mm |
|
环境限制 |
40°F/120°F，4.5℃/49℃（不能用在危险场所） |
延时调节：
|
延时标记对应的延时范围（秒） |
|
0 |
A |
B |
C |
D |
E |
|
0 |
10-25 |
20-40 |
35-55 |
50-70 |
60-90 |
可通过转动旋钮（任一方向）来设定需要的延时时间。通常设定为B就足够了，工厂设定在B处。

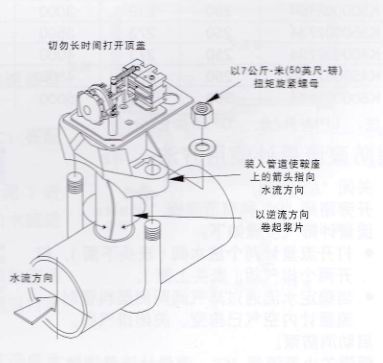

开孔要求：
安装前，先按要求钻孔：
|
管道尺寸 |
孔径 |
|
2"-21/2" |
1-1/4"+1/8-1/6" |
|
(50mm-65mm) |
(33mm±2mm） |
|
3"-8" |
2"±1/8" |
|
(80mm-200mm) |
(50mm±2mm） |
开孔尺寸必须符合要求，孔边应光滑无毛刺。
